XHCDSP數據采集分析系統

2019/12/09

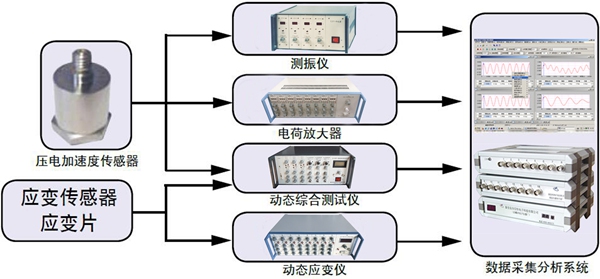

XHCDSP數據采集分析系統

  硬件指標:

  1、采集通道:單臺16通道;通過路由器或交換機可擴展至8臺128通道。
  2、采樣方式:通道間同步采集,儀器間同步采集(無相位差);
  3、分辨率:16bit;
  4、采樣速率:單臺具有高達320kHz的總采樣頻率,單通道高達200K采樣頻率,每通道1Hz~200K Hz可任意設置;
  5、輸入電壓信號范圍:10V
  6、輸入阻抗:100MΩ;
  7、放大倍數每通道獨立設置,3檔可選:
       1、2、5、10(標配)
       1、2、4、8(選配)
       1、10、100、1000(選配);
  8、內置高速緩沖存儲器(FIFO):8M字節

  9、綜合誤差:0.1%
  10、自適應以太網接口

  軟件指標:
  XHCDSP數據采集軟件可運行在Windows(包括64位WIN7、WIN8、WIN10)操作系統下,界面采用經典WINDOWS界面模式,并在PC電腦、筆記本電腦、工控機均可安裝。采用C++語言編寫,采取的是節省存儲的原格式數據塊結構,配置有用戶自定義的ASCII文本數據格式進行轉換的處理功能,能生成文本文件、可被WORD、EXCEL調用,可用于應力應變、加速度、振動等測量測試。

  1、采集模塊:采集方式分為手動采集、電壓信號觸發采集(含多次觸發采集功能)、定時采集三種功能。具有連續快速采集存盤功能,做到邊采邊存入硬盤的不丟點的海量存貯功能,采集時具有五種顯示模式,一是可同時多窗體顯示電壓信號的實域波形;二是可同時多窗體顯示電壓信號修正為實際物理量值后的實域波形,應變測量時可實時顯示分析后的應力值及主應力方向;三是可實時顯示頻域波形顯示;四是在每一通道窗體內上部顯示實域、下部顯示頻域波形。界面可顯示多達16個通道的波形。五是在同一窗口顯示多達16通道的波形。

  2、基本數學運算模塊:積分、均值積分、微分、正弦、余弦、正切、雙曲正弦、雙曲余弦、雙曲正切、反正弦、反余弦、反正切、常用對數、自然對數、指數、平方根、冪、包絡分析。

  3、基本頻譜分析模塊:正富氏變換、逆富氏變換、自功率譜、互功率譜、傳遞函數、相干函數、自相關、互相關、倒頻譜、細化富氏變換、頻域積分、頻域微分、熵譜、一階系統辨識、二階系統辨識。
  4、數字信號生成模塊:生成規則波、生成拍波、生成掃頻波信號、生成雙音多頻信號、生成白噪聲。
  5、應變應力分析模塊:單向應變應力計算,應變花主應力及方向計算(丁片、直角三角片、等腰三角片、傘形片、扇形片),長導線修正,K值修正、標定;靜態應變采集分析。

  6、小波分析模塊:小波分析、小波去噪。
  7、加窗計權功能:矩形窗、三角窗、漢寧窗、海明窗、布萊克曼窗、凱塞窗、指數窗、余弦窗。
  8、其他工具:消除數據趨勢、求相位差,瀑布圖、相位差譜、李薩育圖、數據平滑。

  9、時域統計功能:峰值、峰峰值、有效值、均值、平均值、波峰因數、波形因數、脈沖指標、裕度指標、峭度指標。
  10、信號濾波功能:富氏帶通濾波、富氏帶阻濾波、FIR濾波、IIR濾波。
  11、自動學習功能:退出程序后,工程路徑、名稱、通道與參數設置,界面顏色組合自動記憶,下次操作時即繼承上一次設置。
  12、數據平滑功能。

  13、回放功能:分析窗長度分析步進點數可任意設置;自動回放可設置回放速度,做到快采慢放;也可手動控制進度條進行回放。即可波形回放,也可數據回放。
