XHCDSP-8CH-5(10)M數據采集器

2019/12/09

XHCDSP-8CH-5(10)M數據采集器

  XHCDSP-8CH-5(10)M應變采集器,可高速采集電壓信號,采集器共8通道同步采集,采集速度5(10)M/通道。 有自動觸發電路,并可通過板上D/A,可設置觸發啟動電壓,適合沖擊測量,快速信號測量。
  技術指標
  1、8通道采集,采集速度每通道高達5(10)M
  2、采樣精度:12bit
  3、單通道數據存儲深度可達8M。
  4、硬件觸發功能,觸發啟動電壓可設置,由采集卡上的DA給出。
  5、輸入電壓:±5V
  6、10/100M網絡傳輸,高達傳輸速度1MB/S(或USB接口)
  7、電源:交流220V(±10%)50Hz(±2%)
  8、濾波方式:每通道獨立的模擬濾波
  動態采集軟件

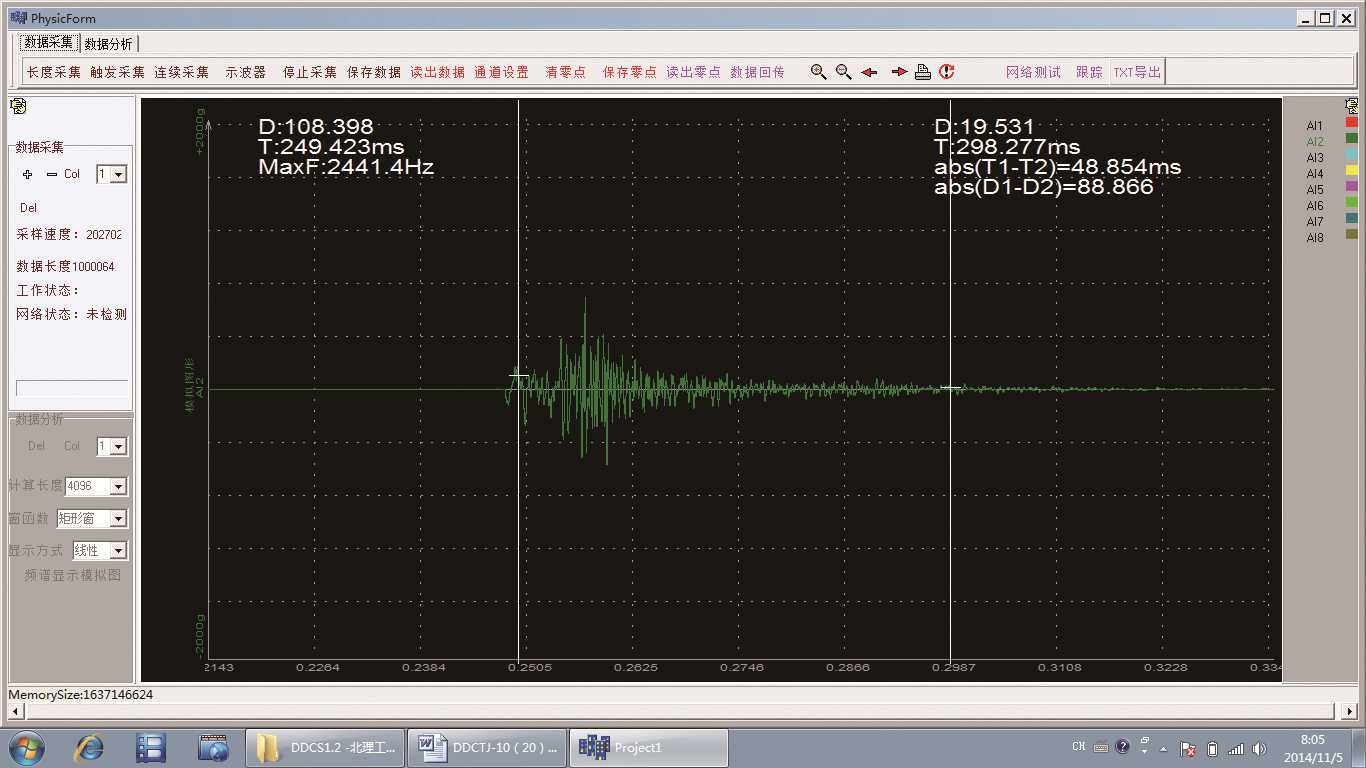

  1、直接采集:按下按鈕后立刻采集數據。
  2、觸發采集:CH1通道信號啟動觸發,觸發電壓可以設置。
  3、低速監控:在采集速度較低(總采樣頻率低于600kHz)時,可以連續采集并回傳數據,回傳的數據被實時存儲到計算機的硬盤上。
  4、示波器:數據按低速度采集后馬上回傳顯示??捎糜谟^察當前信號狀態,不保存,不能用于數據分析。
  5、數據回傳:直接采集、觸發采集功能采集完成的數據通過數據回傳讀回,可進行各種數據處理。
  6、分析功能包括:

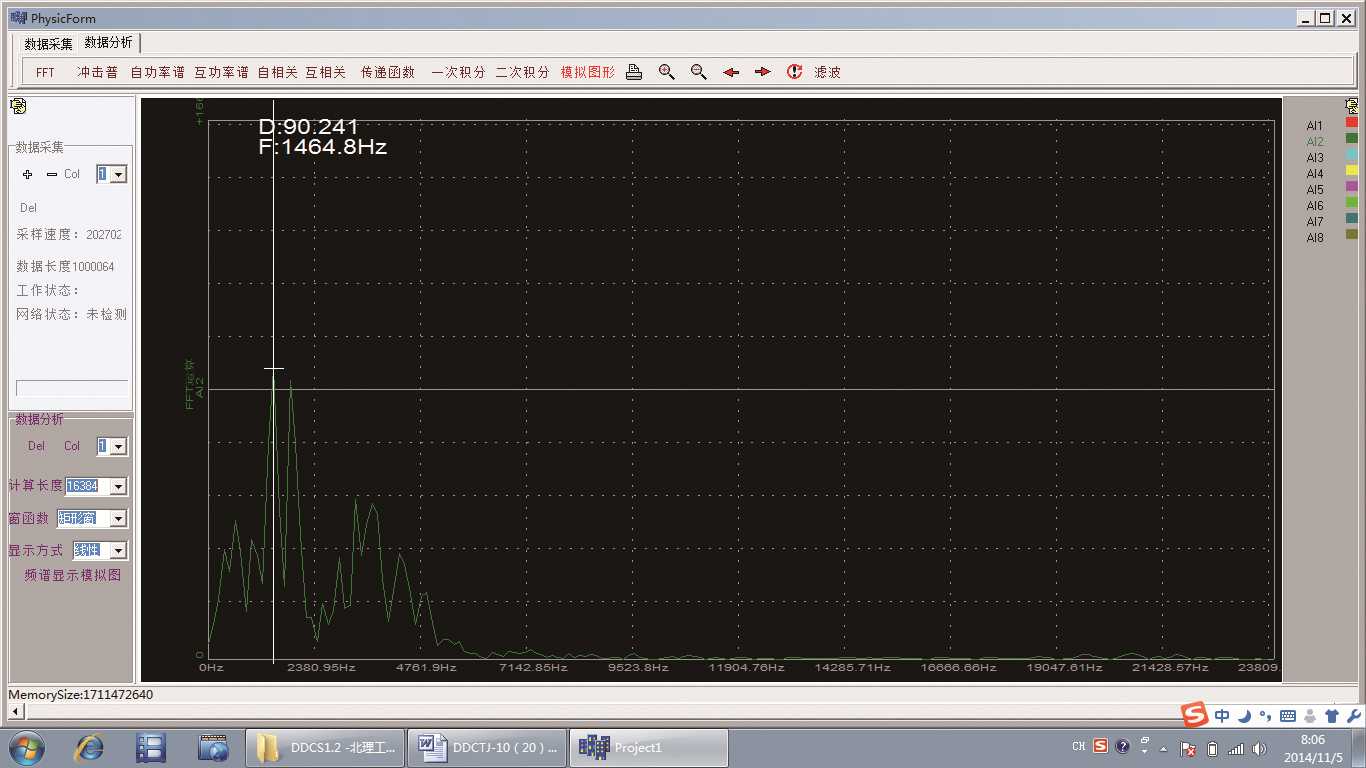

 ?。?)頻譜分析:FFT運算、自功率譜、互功率 、自相關、互相關、傳遞函數、沖擊響應譜。
 ?。?)信號處理:積分。
  (3)數字濾波:低通濾波、高通濾波、帶通濾波、帶阻濾波,可選各種窗函數進行濾波計算。
  (4)圖形顯示:采樣信號顯示、分析結果顯示、圖形打印輸出。
